油气田网络隔离potn9游会真人第一品牌的解决方案

需求分析

　油气田公司按照集团公司对油气生产物联网系统的建设规定提出了办公网、生产网、视频网“三网隔离”建设意见，需要将原有网络升级改造为办公、生产、视频三张隔离的网络，以保证生产数据的安全性、可靠性、稳定性；同时提升链路带宽，保证井场、站场视频回传通畅不卡顿；同时将原有链型、星型网络结构升级为环型网络，提高网络的健壮性。

方案拓扑

方案介绍

根据油气田公司的网络现状，瑞斯康达推荐potn9游会真人第一品牌的解决方案：

● 采油采气厂网络为三级结构：采油厂核心交换机、作业区汇聚交换机、站场办公网交换机，网络多为星型和链型结构。

● 在原办公网交换机光纤链路基础上部署新增的ptn设备，将作业区、站场的办公网交换机及新增的生产网交换机下挂在ptn设备的以太网接口上，通过调整或新建光缆线路实现作业区ptn成环，实现电信级50ms保护倒换，建议厂指挥中心至作业区的ptn骨干环网采用万兆带宽，作业区至站场的ptn环网根据作业区的业务量多少可采用万兆带宽，也可采用千兆带宽。

● 井场侧可部署ptn远端设备，直接通过光纤接入站场的汇聚型ptn设备，实现ptn设备全网统一管理，ptn能够提供对业务分层次的全方面的监控和管理，凭借强大的oam，可以提供快速便捷的网络故障定位和排除，可维护性强大。

● 通过pwe3的方式实现办公业务、生产业务、视频业务不同业务之间的隔离，提供端到端的隧道传输，安全性较传统交换机vlan隔离的方式大大提高。

主要特点

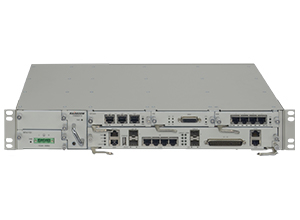

● 瑞斯康达本方案中涉及的智能传输设备，具有分组网和sdh双重核心，可以组成stm-6的sdh网络或10ge的ptn网络，使业务灵活接入到不同的网络或者由传统sdh网络直接过渡到分组网络，保护了网络投资，延长了设备生命周期，实现了业务的平滑切换；

● ptn采用mpls-tp作为其主要协议，支持1、2层业务；采用静态的l3 vpn可以做到支持3层业务；

● ptn可以方便快捷地做到全程端到端的业务开通、管理和维护；

● ptn可提供多种接口，如各种eth接口、pdh接口、sdh接口；

● ptn组网，网络层次更加明确，网络结构简单，光纤资源占用少，维护简单，故障定位容易；

● ptn组网，不管是存在单点故障及多点或者链路故障时，可采用多种保护方式（lsp 1 1 保护/环网保护/子网保护/双归/双节点保护/mstp 1/tps1 1等），能实现电信级50ms保护倒换；

● ptn能够提供对业务分层次的全方面的监控和管理，凭借强大的oam，可以提供快速便捷的网络故障定位和排除，可维护性强大；

● ptn则采用可视化网管界面，使得运维更加简便、快捷、运营成本低；

● 采用统一平台对业务进行综合承载，是目前业务发展的趋势，也是业界的共识。统一业务平台可有效降低网络复杂度，实现集中化管理，便于业务的规划及发展；

● 在原ptn网络基础上通过ptn设备空余槽位扩展4路波分板卡及群路板卡，生产业务、办公业务各占用一个波道，实现ptn平滑升级为potn，实现业务物理隔离。
